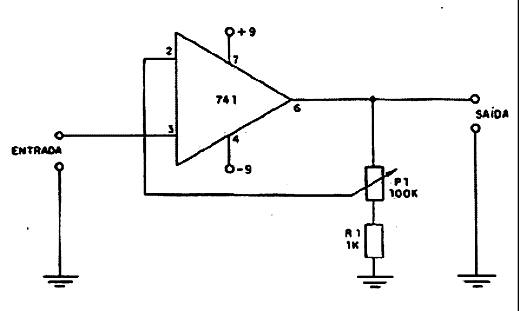

O ganho do amplificador operacional 741 nesta configuração é ajustado em P1 e pode variar de 1 a 100. O circuito deve ser alimentado por fonte simétrica de 6 a 9 V e sua saída é de baixa impedância. O circuito é do tipo não inversor com uma impedância de entrada elevada. A mesma configuração pode ser utilizada com outros amplificadores operacionais. Veja simulação de circuitos com o 741 na seção de Circuitos Simulados do site.



 Amplificador 741 com Ganho de 1 a 100
Amplificador 741 com Ganho de 1 a 100
