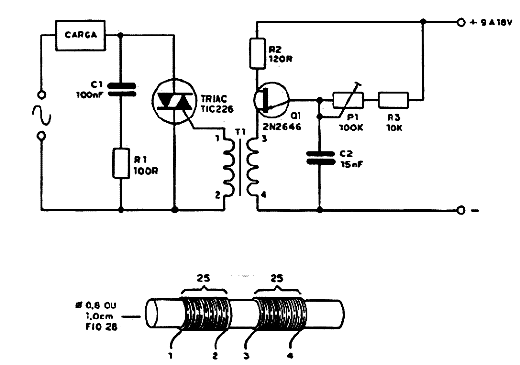

O circuito apresentado utiliza um TRIAC e um transistor unijunção, com uma configuração que isola o circuito de controle através de um transformador. O setor de controle é alimentado por uma fonte separada de 9 a 18V e detalhes do transformador de disparo são dados na figura. O TRIAC deve ser sufixo B para a rede de 110 V e D para a rede de 220 V. Este componente deve ser montado em radiador de calor.
Controle de Potência com TRIAC e UJT
