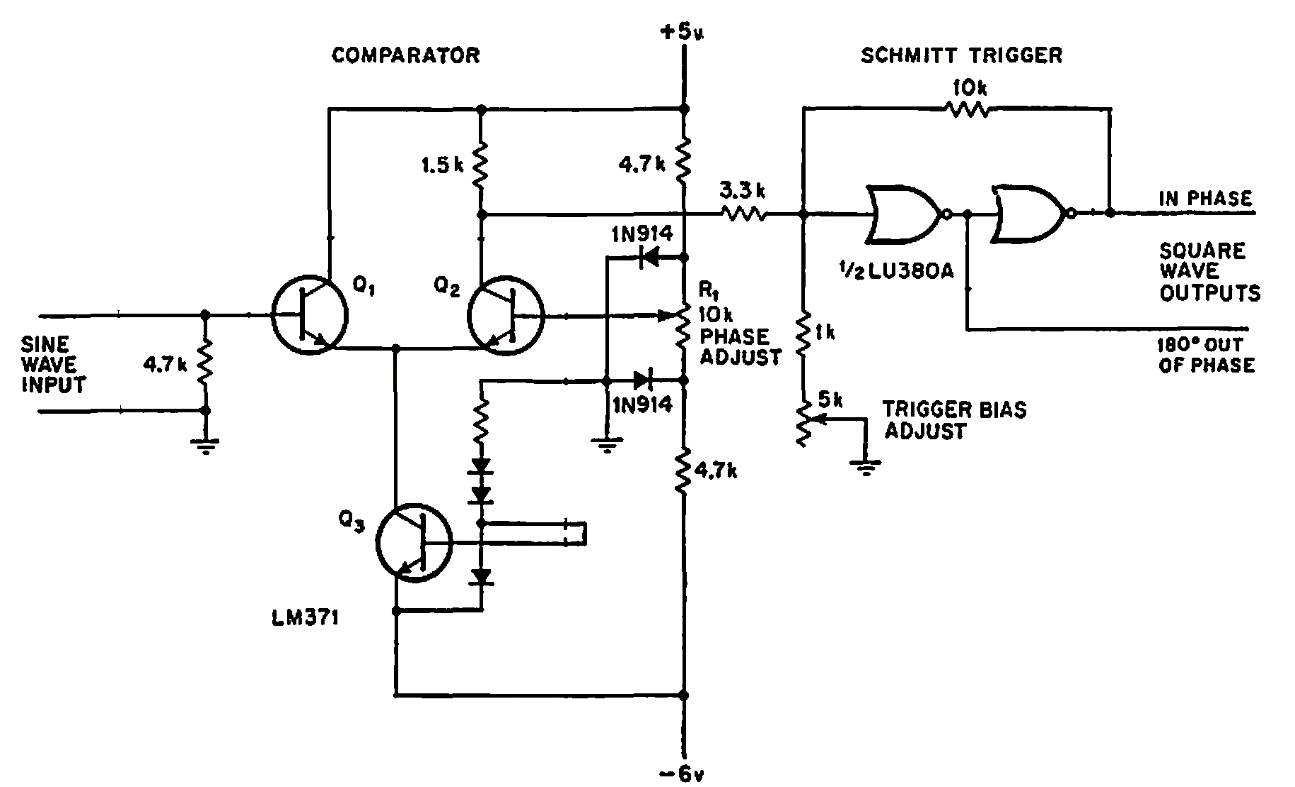

Conversor senoidal em quadrado CIR13931S CB6595E (CIR16885)

Este circuito foi obtido numa publicação americana da época. Os transistores são de uso geral. O circuito pode ser adaptado para uso como shield.

| Clique na imagem para ampliar |
