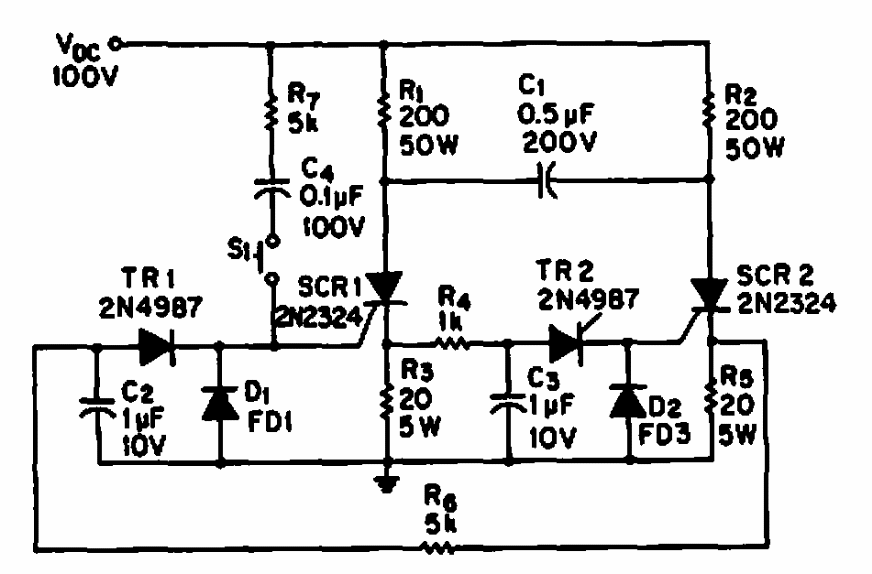

Este circuito é de uma documentação de 1970. Os SCRs são tipos da época que podem ser substituídos por equivalentes da série 106. O circuito é alimentado com 100 V dc.
| Clique na imagem para ampliar |
Este circuito é de uma documentação de 1970. Os SCRs são tipos da época que podem ser substituídos por equivalentes da série 106. O circuito é alimentado com 100 V dc.
