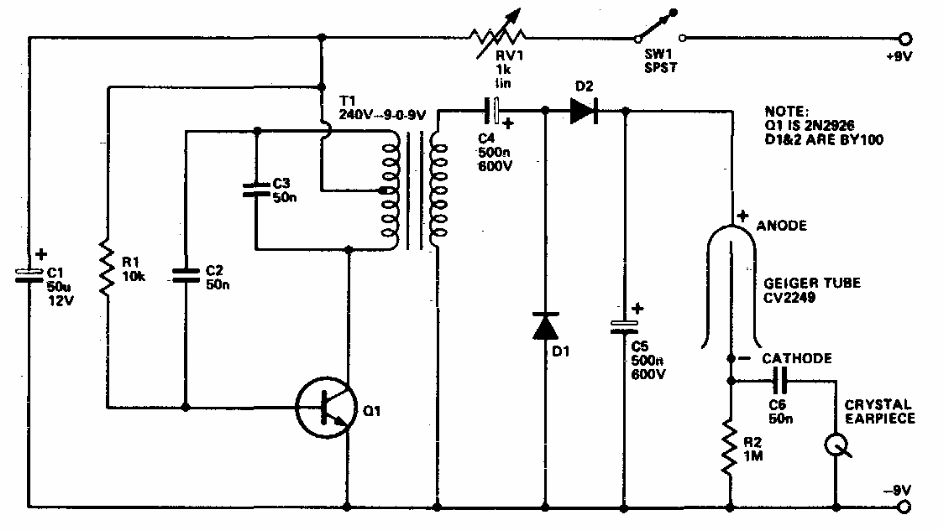

Diferentemente do circuito detector anterior, este inclui o inversor não necessitando de uma bateria de alta tensão. Na verdade, o inversor deste circuito pode ser usado no anterior. O transistor pode ser um BD135. O componente crítico é a válvula Geiger.
| Clique na imagem para ampliar |
