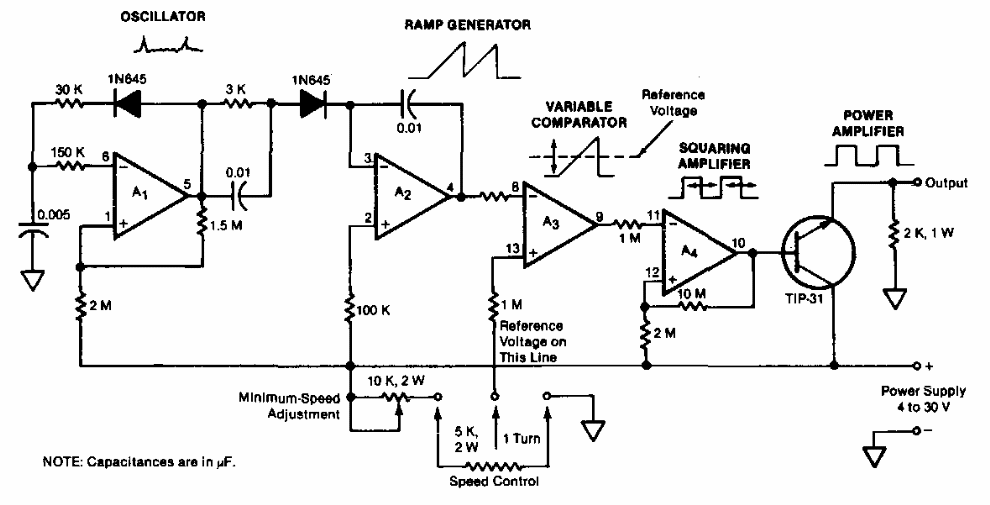

Encontramos este circuito numa documentação da NASA dos anos 80. O circuito é baseado em operacionais como o LM3900 e pode ser alimentado por fonte simples de 4 a 30 V. A taxa de repetição dos pulsos é de 1 kHz.




| Clique na imagem para ampliar |
