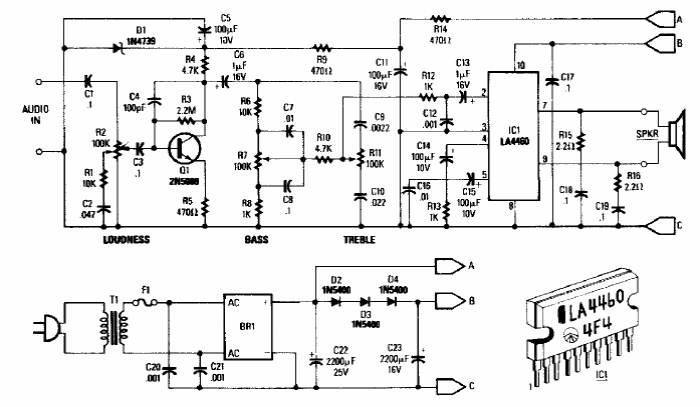

Encontramos este circuito numa Radio Electronics dos anos 90. O circuito integrado usado não é comum atualmente, servindo o diagrama como referência para eventuais trabalhos de recuperação ou servisse. A fonte de alimentação está incluída e o circuito integrado deve ser dotado de dissipador de calor. O transformador tem 12 V x 1 A.
| Clique na imagem para ampliar |
