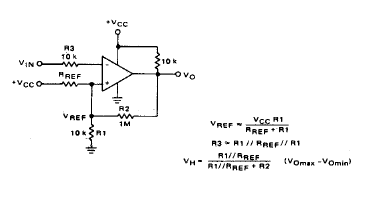

Este circuito foi obtido num antigo manual americano. O circuito vale para qualquer operacional. As fórmulas para cálculo dos componentes são dadas junto ao diagrama. Esta configuração inversora não usa fonte simétrica.
