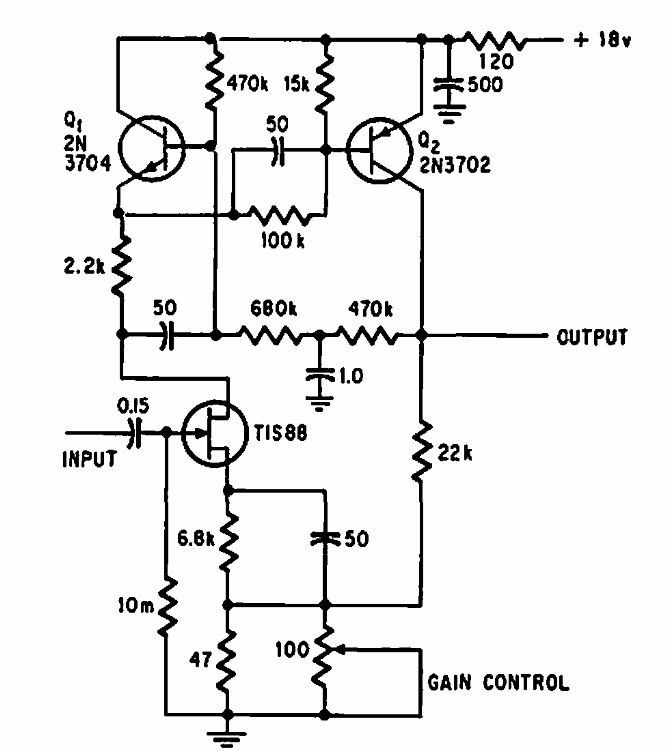

Este circuito amplifica sinais de 0,5 Hz a 300 kHz. Encontramos numa documentação antiga. Podem ser usados transistores equivalentes. O ganho é de 20 dB.
| Clique na imagem para ampliar |
Este circuito amplifica sinais de 0,5 Hz a 300 kHz. Encontramos numa documentação antiga. Podem ser usados transistores equivalentes. O ganho é de 20 dB.
