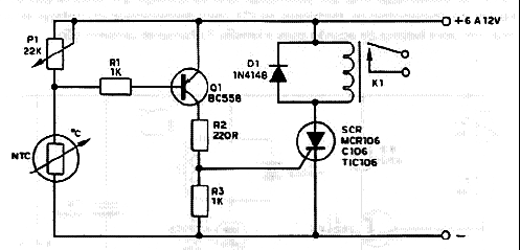

Quando a temperatura supera determinado valor, ajustado em P1 e que depende do NTC, o relé fecha seus contatos e trava, disparando um alarme externo. A tensão de alimentação deve ser um pouco maior do que a do relé, para compensar a queda no SCR. O NTC deve ter uma resistência da ordem de 100k na temperatura ambiente. Na condição de espera o consumo do circuito é muito baixo. Podem ser usados PTCs para detectar a queda de temperatura. ALM026 explica o funcionamento dos NTCs.
Alarme de Temperatura
