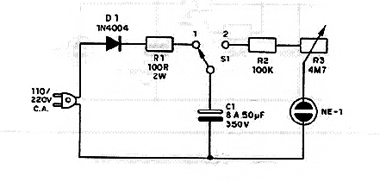

Quando a chave S1 está em 1 o capacitor carrega-se através de R1. Isso demora de 5 a 10 segundos dependendo do valor de C1. Passando a chave para a posição 2 o capacitor começa a se descarregar através de R2, R3 e da lâmpada neon. A lâmpada ficará acesa até que a tensão no capacitor atinja valores entre 60 e 80 V que normalmente é a tensão de manutenção das lâmpadas neon. Esse tempo pode ser calibrado em R3 que ajusta a velocidade da descarga. O circuito funciona tanto em 110 V como 220 V. Para a rede de 220 V o diodo deve ser o 1N4007.
Cronômetro Neon
