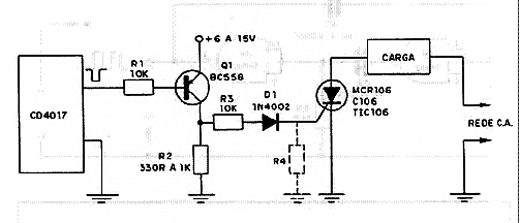

Na figura abaixo temos o modo de se fazer uma interface simples que permite disparar SCRs e também TRIACs sensíveis a partir de saídas de circuitos integrados CMOS. A corrente de disparo deste circuito depende de R3 que, para o caso de TRIACS deve ser reduzido para 470 ?. Veja que o setor de alta tensão e o setor de baixa tensão possuem terras em comum. A rede pode ser tanto de 110 V como 220 V. R4 pode ser necessário quando forem usados SCRs sensíveis como o TIC106 e seu valor estará entre 1k e 4k7.
Disparo de SCRs por Integrados CMOS
