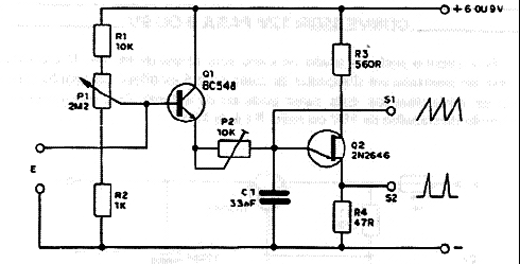

Se bem que este circuito use transistor unijunção, já não muito comum em nossos dias, é uma solução interessante porá se converter uma tensão num sinal de frequência correspondente, numa faixa até uns 50 kHz. Esta faixa será centralizada num valor determinado por C3 e o ajuste da largura desta faixa em função da tensão de entrada será feito em P1 e P2. O circuito tem boa sensibilidade, servindo para transmitir sinais de sensores que podem ter a intensidade alterada pela resistência do cabo, o que não ocorre com a frequência. O circuito pode ser alimentado por tensões na faixa indicada no diagrama e até mesmo um pouco mais, como 12 V. Observe as duas formas de onda disponíveis no circuito. Veja também no site outros circuitos com unijunção e também fórmulas para calcular sua frequência.
