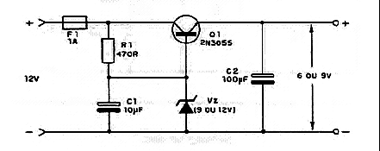

Este circuito pode ser usado no carro para converter os 12 V ou 13,6 V da bateria para 9 V ou 6 V com correntes até 2 A. O transistor deve ser montado em radiador de calor. O diodo zener deve ser 0,6 V maior que a tensão desejada na saída. Por exemplo, para 6 V pode-se usar 6,8 ou 7,2 V e para 9 V o zener pode ser de 9,6 ou 10 V. O fusível, indicado por 1 A no diagrama é na verdade de até 2 A, ou conforme a carga alimentada. Com o uso de zener apropriados, pode-se obter tensões diferentes das sugeridas. Veja nos artigos NE229, NE169 e NE159 (Circuitos Simulados) a simulação de circuito semelhante a este.
Conversor de 12 Para 9 V ou 6 V
