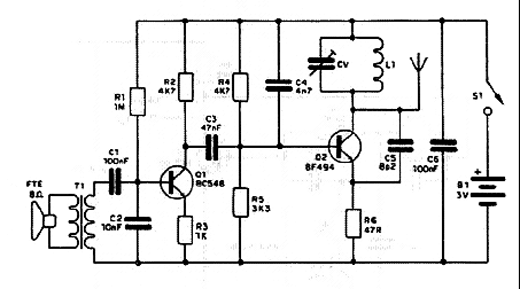

O pequeno transmissor de FM apresentado tem um alcance de 50 a 200 metros, dependendo da alimentação, que pode ficar entre 3 e 6 V, e usa um pequeno alto-falante como microfone. A antena é um pedaço de fio ou telescópica de 10 a 40 cm de comprimento. A bobina L1 é formada por 4 espiras de fio 22 a 26 sem núcleo com diâmetro de 1 cm e CV um trimmer de 2-20 a 4040 pF. Os capacitores devem ser todos cerâmicos. O transformador T1 é um pequeno transformador de Aída retirado de um radinho transistorizado antigo.
Pequeno Transmissor de FM
