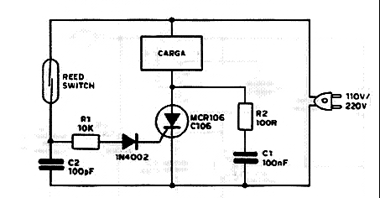

Neste circuito mostramos como usar um reed switch de baixa corrente para controlar uma carga de alta potência (até 400 W com o TIC106 ou C106) ligada à rede de energia. Este controle é de meia onda, podendo eventualmente ser usada uma ponte de onda completa para controle total. A corrente no reed switch Serpa de alguns miliampères e seu cabo de conexão poderá ser bem longo. A carga pode ser constituída por lâmpadas incandescentes, elementos de aquecimento, motores mas nunca lâmpadas eletrônicas ou equipamentos eletrônicos.
