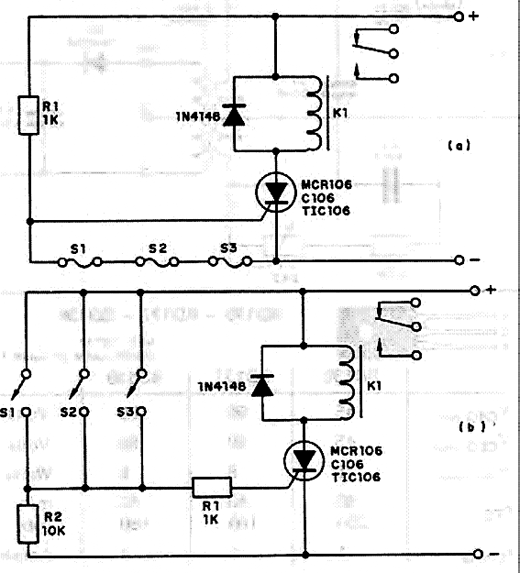

No primeiro circuito o alarme dispara quando qualquer dos sensores for aberto (interrompido) e no segundo circuito, o disparo ocorre quando qualquer um dos sensores é fechado. A alimentação deve ser feita com uma tensão de 2 V a mais do que a tensão de disparo do relé, pois essa é a queda no SCR. O relé deve ser de tipo sensível de 50 a 100 mA de bobina. Na condição de espera o consumo desses circuitos é muito baixo, possibilitando sua alimentação por bateria. Nos contatos dos relés podem ser ligadas sirenes e outros dispositivos sonoros de aviso. O número de sensores é ilimitado e eles podem ser conectados ao circuito através de fios longos e finos.
Alarmes com SCRs
