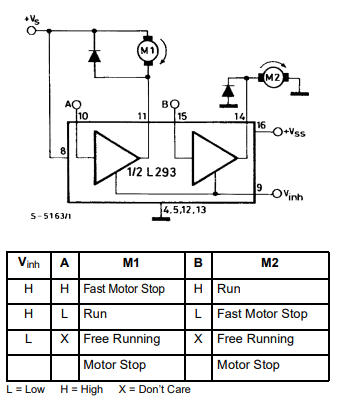

Este circuito foi obtido no datasheet do L293 da ST Microelectronics. O circuito controle motores até 1 A e a tensão máxima recomendada é de 38 V. Junto ao diagrama a tabela de controle. O circuito funciona como shield para microcontroladores.
