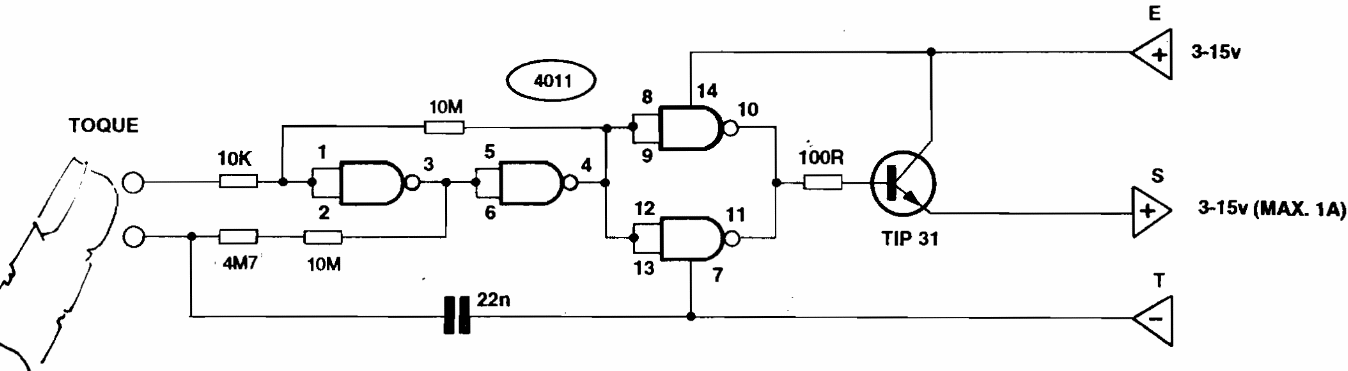

Esse circuito permite o controle de cargas de até 1 A com tensões de 3 a 15 V. O transistor deve ser dotado de dissipador de calor e a fonte de alimentação não deve ser do tipo sem transformador.
| Clique na imagem para ampliar |
Esse circuito permite o controle de cargas de até 1 A com tensões de 3 a 15 V. O transistor deve ser dotado de dissipador de calor e a fonte de alimentação não deve ser do tipo sem transformador.
