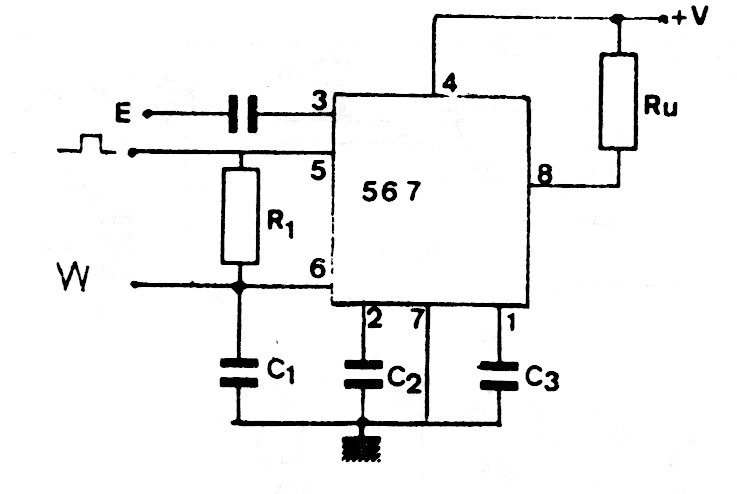

Este circuito com o PLL567 serve como decodificador para sinais modulados PWM de frequências até uns 500 kHz. R1 e C1 determinam a frequência e C2 e C3 podem ser de 10 nF a 100 nF conforme a aplicação. A alimentação deve ser feita com tensões de 5 a 10 V.
