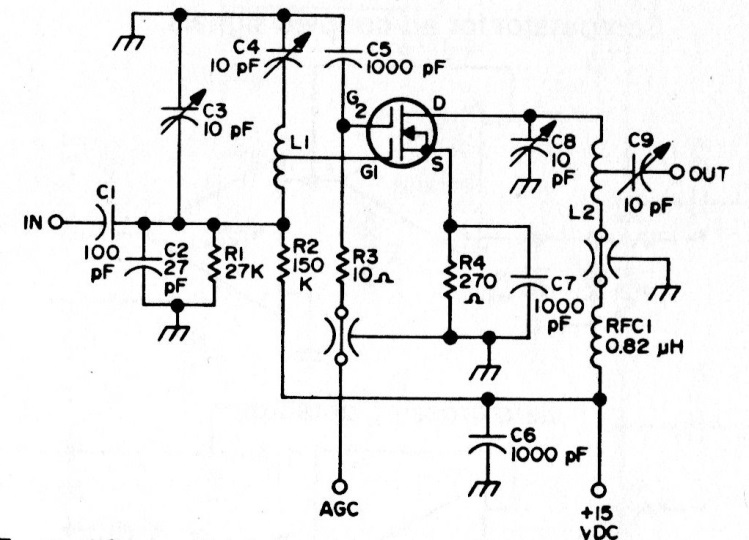

Este circuito foi originalmente criado para medir o ganho de MOSFETs de RF de duas portas como o indicado que é da Fairchild. O circuito é dos anos 80 tendo sido retirado de Application Note da empresa. No entanto ele pode ser usado com outros MOSFETs. Detalhes das bobinas não foram dados.
| Clique na imagem para ampliar |
