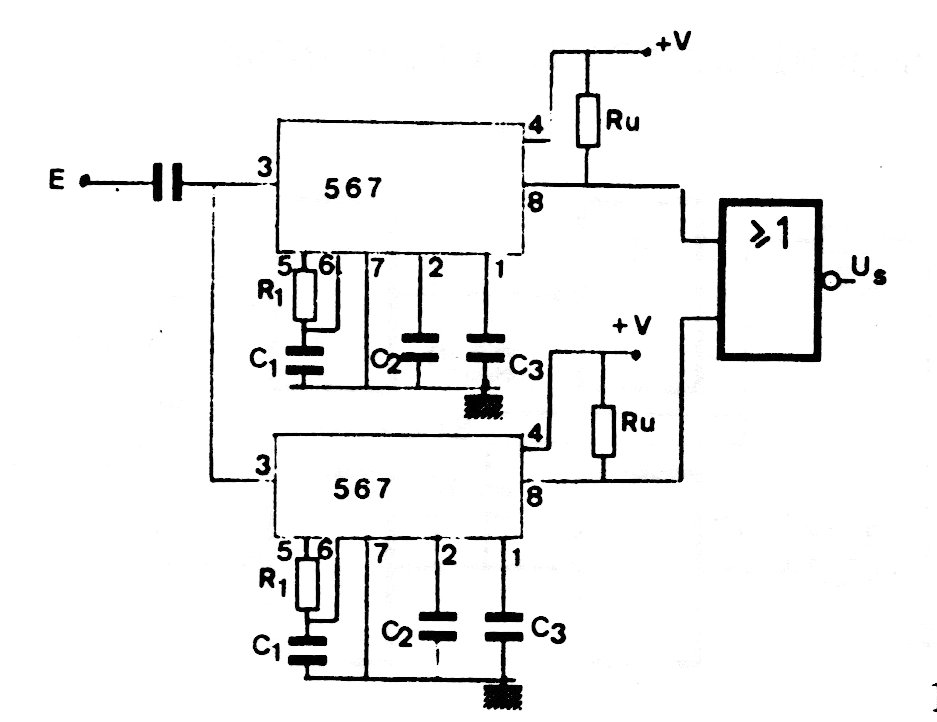

Usando dois PLLs 567, este circuito reconhece dois tons de áudio em sequência fornecendo um sinal para uma saída lógica. O circuito pode ser alimentado com 5 V funcionando como shield. R1 e C1 determinam o tom e os demais capacitores são de 10 nF a 100 nF.
| Clique na imagem para ampliar |
