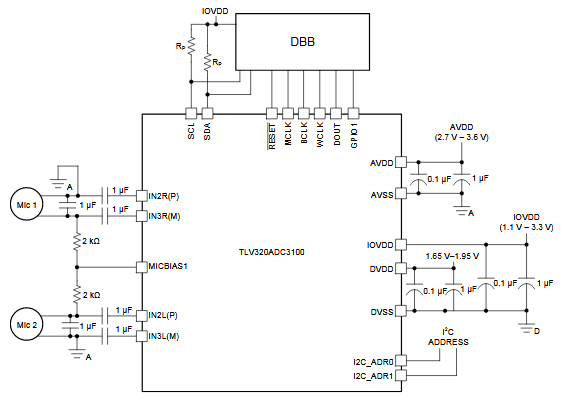

Na figura temos um circuito de aplicação para o conversor de som analógico estéreo para digital utilizando o TLV320ADC3100 da Texas Instruments. O circuito foi obtido do próprio datasheet do componente. A alimentação é feita por duas tensões que são indicadas no diagrama e o consumo é muito baixo.
