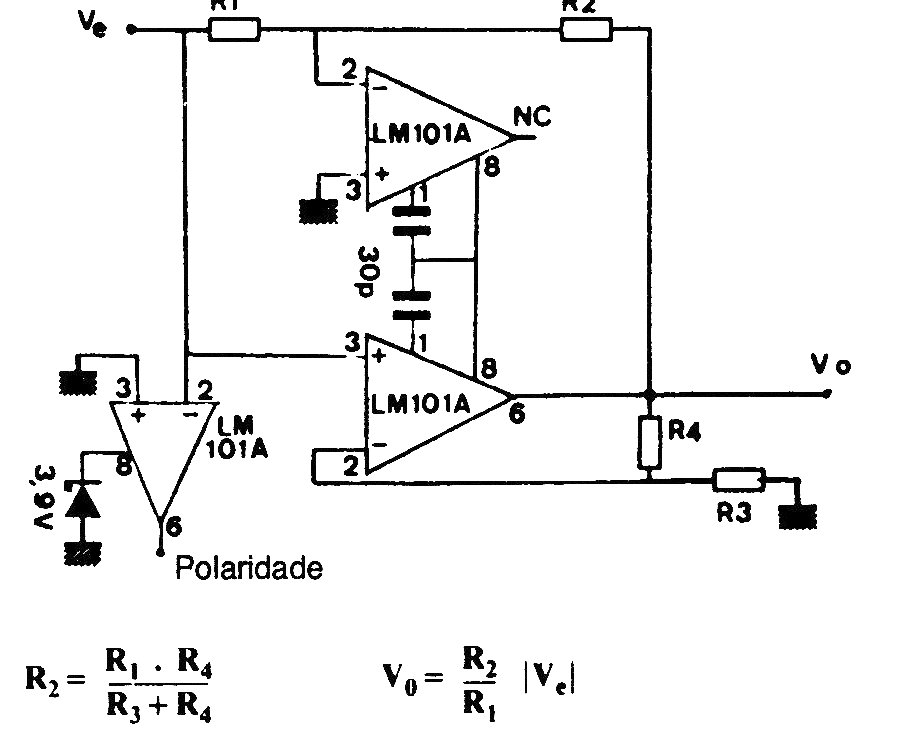

Este circuito, além de fornecer uma saída que corresponde ao valor absoluto da tensão de entrada, ele também detecta sua polaridade. O circuito é de uma antiga documentação europeia e os amplificadores operacionais admitem equivalentes.
