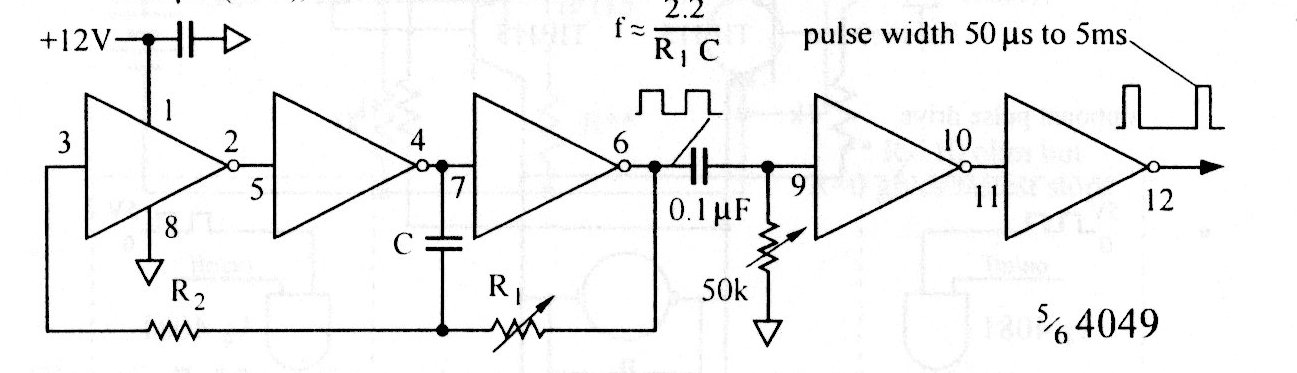

Pulsos muito curtos aplicados a este circuito possibilitam a obtenção de muito baixas velocidades de rotação. O circuito pode funcionar como um excelente shield para pequenos motores se os pulsos forem controlados por um microcontrolador. O circuito deve usar uma etapa de saída de potência de acordo com o motor controlado. Com os componentes usados o circuito opera entre 5 e 1500 Hz.
| Clique na imagem para ampliar |
