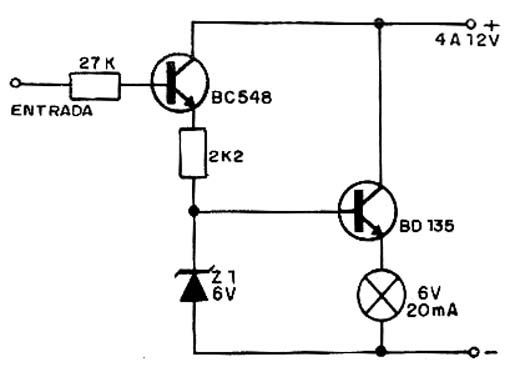

Este circuito simples detecta o nível de um sinal lógico. Para tensões abaixo da lâmpada ela acenderá com menor brilho na presença dos sinais. Podem ser usadas lâmpadas indicadoras como também LEDs desde que seja acrescentado um resistor de 330 ? a 1 k em série, conforme a tensão de alimentação. O zener indica o limite da tensão na base do transistor para condução.
Detector de Nível Lógico
