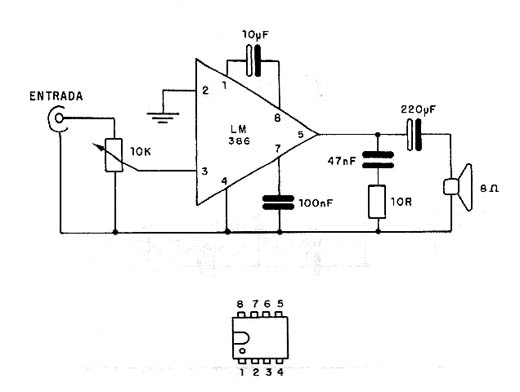

Este circuito pode ser alimentado por tensões de 4 a 12 V com o positivo no pino 6. Veja mais no artigo ART538, para desenho de placa e informações sobre o ganho. O potenciômetro de 10 k serve de controle de volume. Trata-se de circuito bastante usado em aplicações alimentadas por pilhas.
![Amplificador de 300 mW a 1 W Amplificador de 300 mW a 1 W](/images/stories/banco/cir0185_01.jpg)
Amplificador de 300 mW a 1 W
