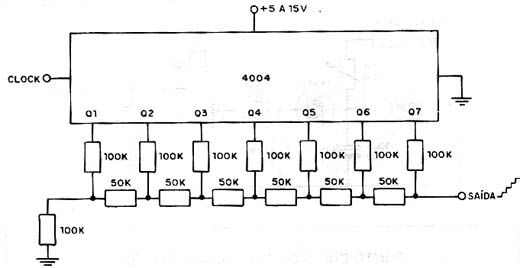

Este circuito produz uma tensão de saída que depende do número de pulsos aplicados à sua entrada. O circuito tem 7 bits o que fornece uma escada de tensões de 128 degraus. A alimentação pode ser feita com tensões de 5 a 15 V e como a impedância de saída é muito alta a tensão de saída deve ser amplificada por operacional ligado como seguidor de tensão. A precisão da tensão de saída depende da precisão dos resistores usados.
Conversor Digital Para Analógico
