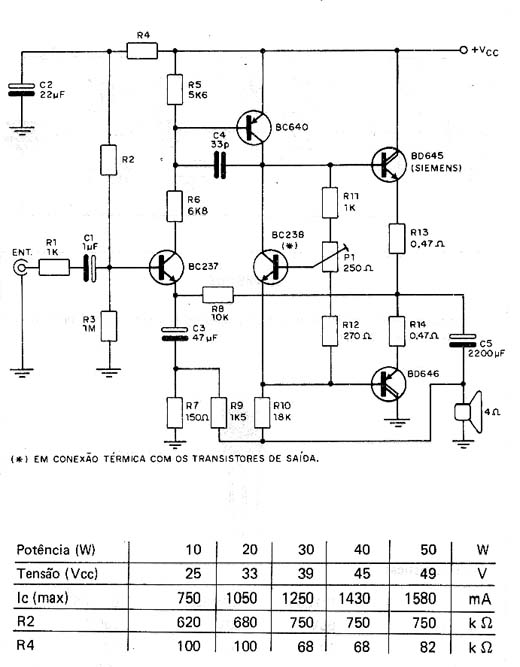

O circuito mostrado abaixo é de um amplificador de áudio com saída em simetria complementar usando transistores Darlington. Dependendo da tensão de alimentação e dos valores de alguns componentes, ele pode fornecer potências de saída de 10 W a 50 WRMS. Os resistores de 0,47 ? devem ser de 1 W de dissipação (fio) e o alto-falante (ou caixa) compatível com a potência da versão. Pelas correntes máximas na tabela deve ser dimensionada a fonte de alimentação. Os transistores de saída devem ser dotados de bons radiadores de calor. Em P1 ajusta-se a tensão entre R13 e R14 para metade da tensão de alimentação.
Amplificadores Darlington de 10 a 50 W
