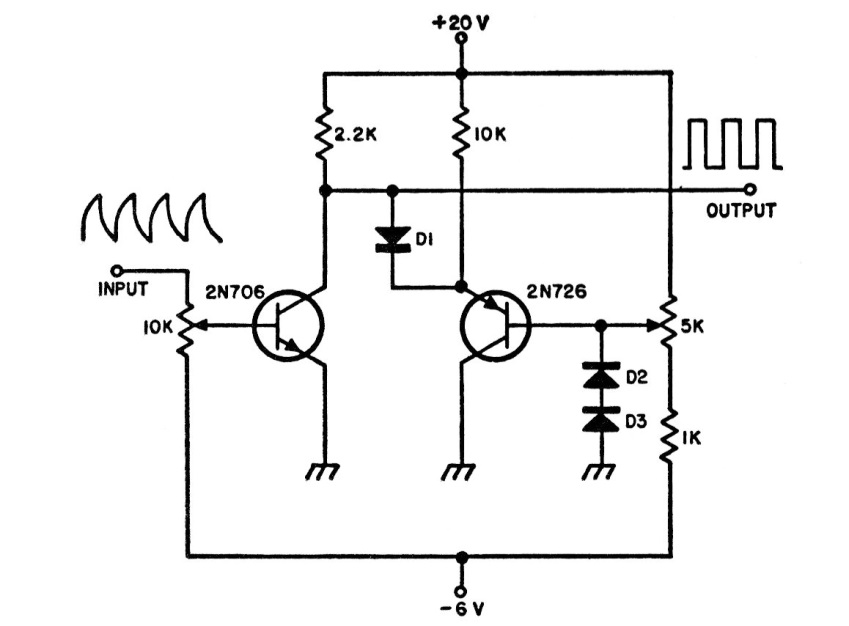

Este circuito converte um sinal de qualquer forma de onda em um sinal retangular ou quadrado de mesma frequência. Os transistores podem ser equivalentes e suas características determinam os limites de frequência de operação do circuito. Os diodos são de uso geral.
| Clique na imagem para ampliar |
