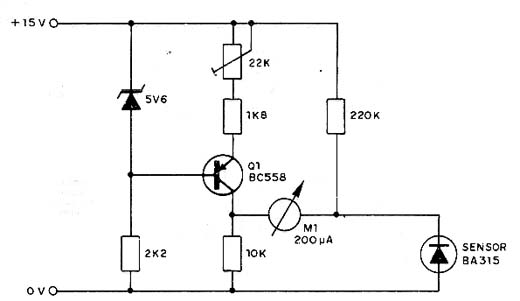

O sensor deste termômetro sensível é um diodo BA315. Se bem que outros diodos possam ser experimentados, este foi o tipo que resultou em maior sensibilidade para o circuito. O que temos é uma ponte que é, equilibrada pelo diodo, através de sua resistência inversa. Como esta resistência depende da temperatura, suas variações se refletem na corrente através do instrumento indicador. O ajuste da escala é feito através do trimpot. A alimentação pode ser feita com tensões de 12 V a 15 V.
Termômetro Com Diodo
