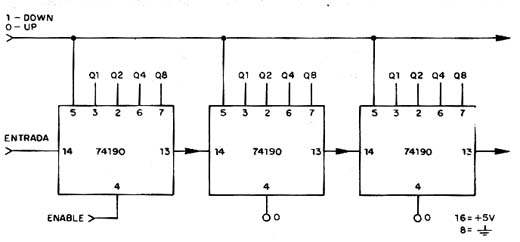

Este contador progressivo-regressivo (Up-Down) TTL utiliza os circuitos integrados 74190. Na figura são mostrados três módulos que possibilitam a contagem de 000 até 999 ou de 999 até 000. Na figura mostramos como programar para contar progressivamente ou regressivamente. Os sinais das saídas devem ser aplicados a decodificadores para excitar displays. A alimentação deve ser feita por uma tensão de 5 V e existe uma entrada de habilitação (enable).
Contador TTL Up-Down
