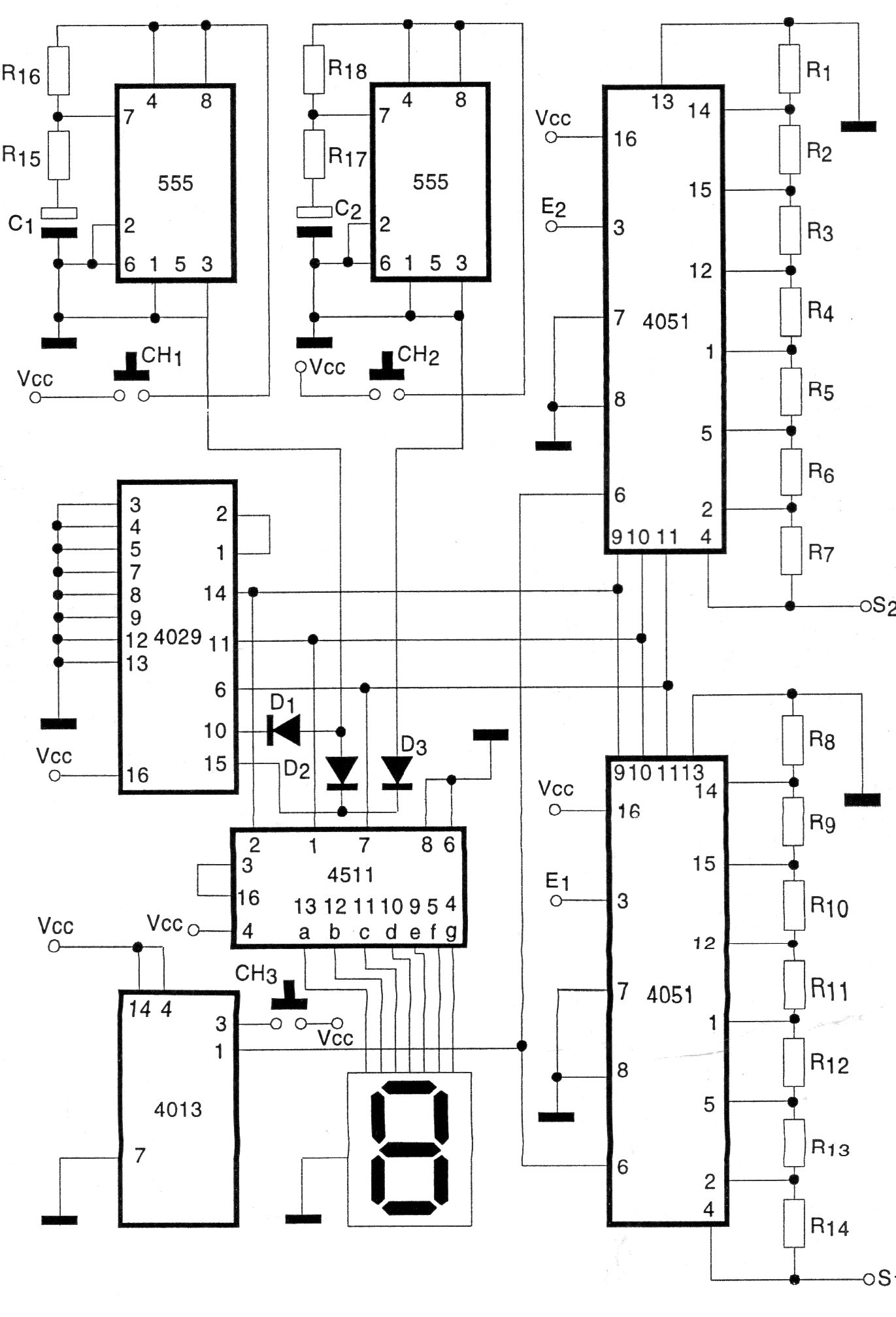

Este circuito de 1998 controla o volume num sistema de som estéreo através de toques em interruptores. O circuito é para sinais de pequena intensidade. Os resistores de R1 a R14 e R17 são de 2k2. Os resistores de R16 a R18 são de 10 k. os diodos são 1N4148 e os capacitores de 100 uF. O circuito é alimentado por tensões de 5 a 12 V.
| Clique na imagem para ampliar |
