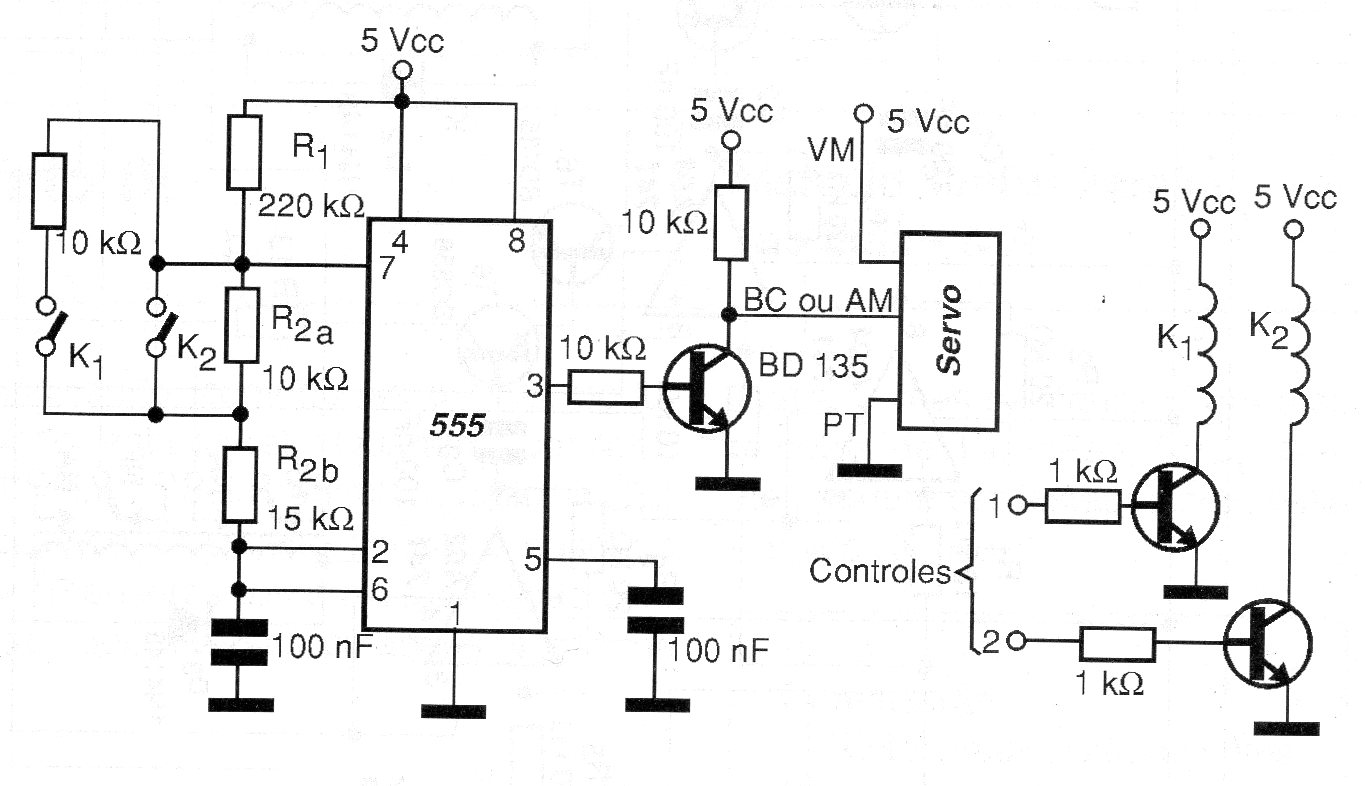

Este é um daqueles circuitos que frequentemente o projetista procura mas tem dificuldades em encontrar. Sua utilidade é patente quando se deseja usar um servomotor comum, do tipo que pode ser adquirido em casas especializadas em aeromodelos em algum tipo de projeto prático que envolva o controle de posição. Não se limita portanto o projeto a aplicações em robótica e modelismo, mas vai muito além sua utilidade conforme o leitor pode facilmente perceber. O circuito pode ser adaptado para operar como shield de microcontroladores. Encontramos esta configuração numa documentação de 2008.
| Clique na imagem para ampliar |
