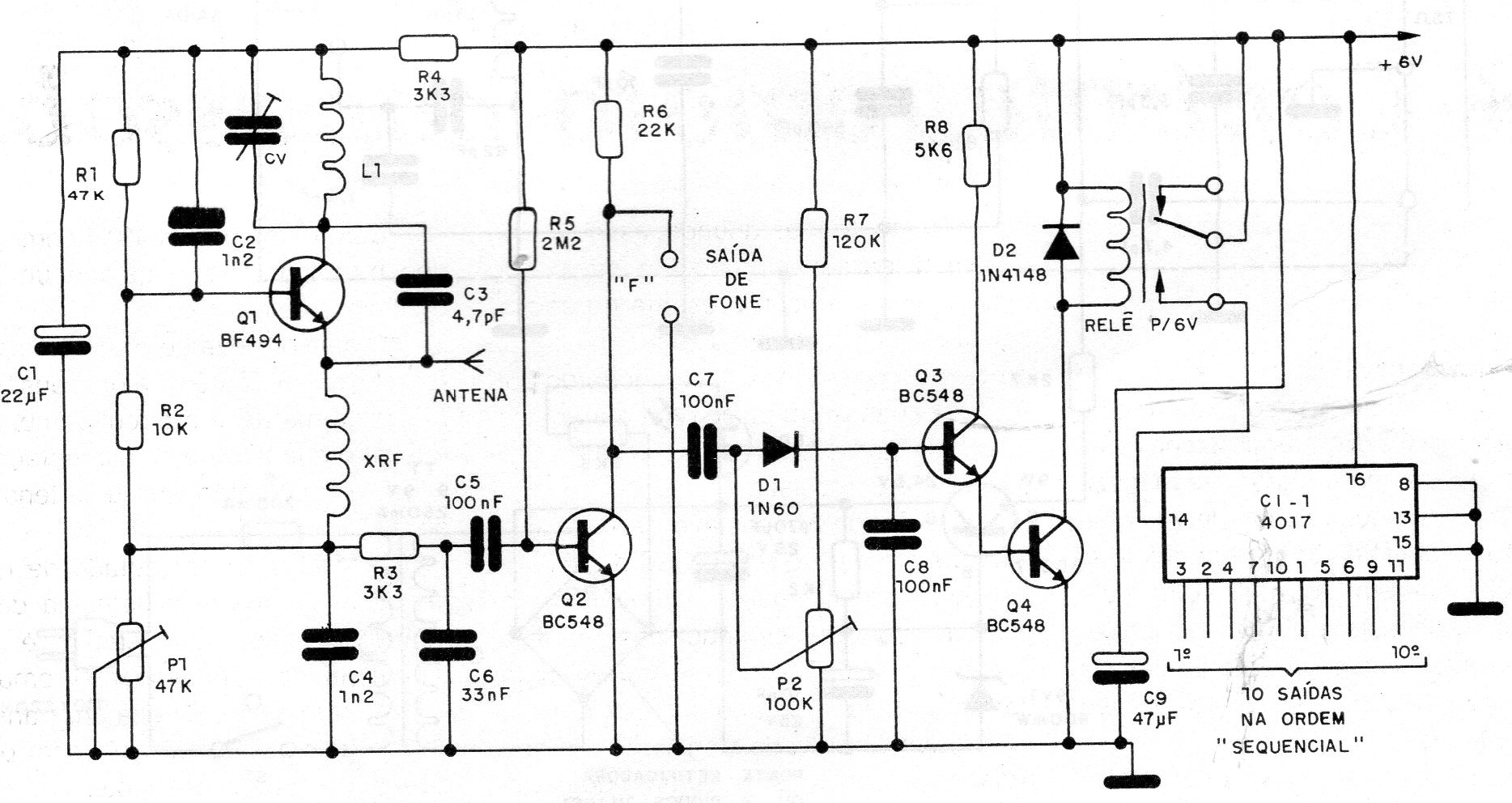

Na figura temos o receptor de um controle remoto sequencial operando numa frequência na faixa dos 72 MHz, mas que pode ser alterada bastando para isso modificar L1. Esta bobina consiste em 5 ou 6 espiras de fio 26 ou 28 em forma de 1 cm sem núcleo. O choque de RF consta de 50 espiras de fio 32 num resistor de 100k x ½ W. O transmissor é dado em CIR10484.
