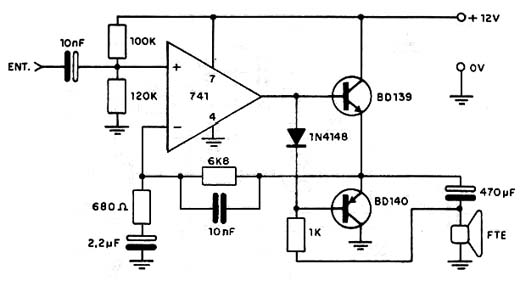

Este amplificador de áudio fornece uma potência de pouco mais de 1 W a um alto-falante de 4 ou 8 ? e tem por base um circuito integrado 741. A impedância de entrada é elevada e o ganho de tensão na etapa amplificadora é de 10 vezes. A alimentação deve ser feita com tensão de 12 V e não precisamos de fonte simétrica. A qualidade de áudio é muito boa pelo uso de uma saída com transistores complementares.
![Amplificador de Áudio Com o 741 Amplificador de Áudio Com o 741](/images/stories/banco/cir0143_01.jpg)
Amplificador de Áudio Com o 741
