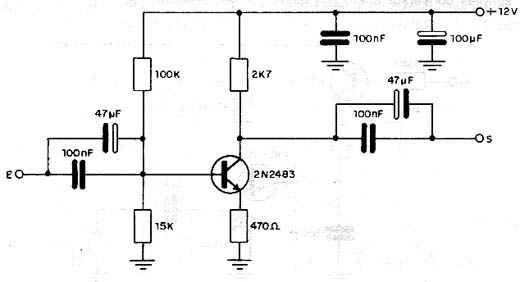

Este circuito amplifica sinais numa faixa de frequências em torno de 4 MHz, servindo portanto para aplicações em vídeo, como drivers de linha e outros. O circuito deve ser alimentado por fonte de 12 V com boa filtragem e seu consumo é bastante baixo. O transistor admite equivalentes, podendo ser testado o 2N2222 ou 2N2218. As entradas e saídas devem ser feitas com cabos e conectores compatíveis com a aplicação.
![Amplificador de Vídeo Amplificador de Vídeo](/images/stories/banco/cir0121_01.jpg)
Amplificador de Vídeo
