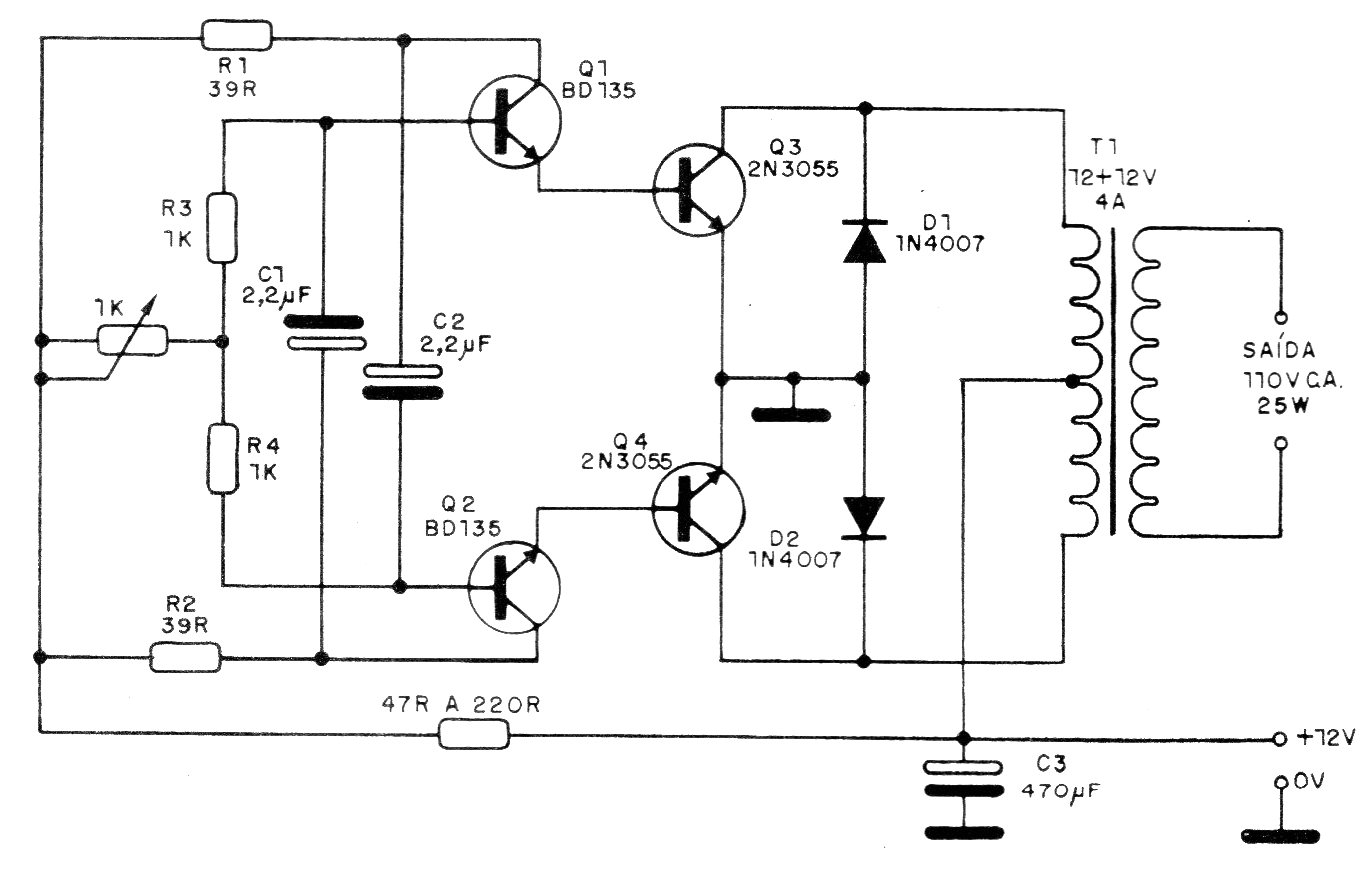

Este circuito tem uma configuração bastante comum, consistindo num oscilador em contrafase. A potência do transformador determina a potência de saída do circuito. Os transistores de potência devem ser dotados de bons dissipadores de calor. O rendimento é ajustado no potenciômetro.
| Clique na imagem para ampliar |
