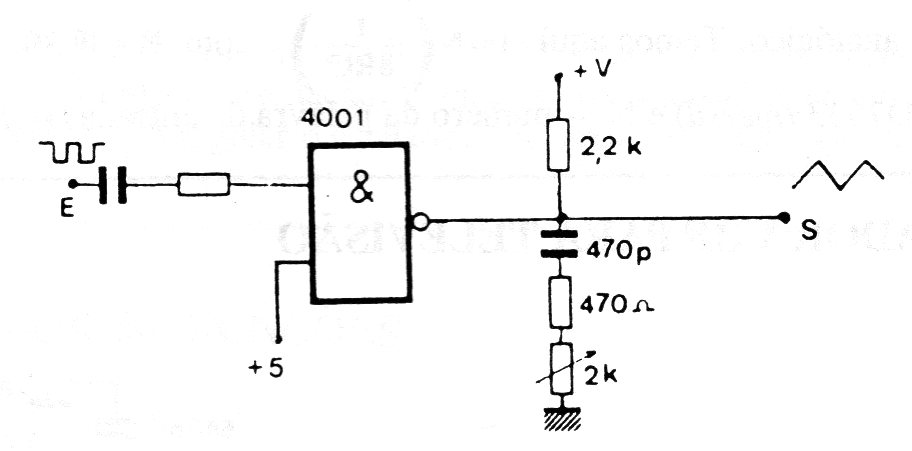

Este circuito usa uma porta NAND para converter sinais retangulares de 50 kHz a 1 MHz em sinais triangulares. O circuito é alimentado por 5 V e esta é amplitude dos sinais de saída. O trimpot ajuste a linearidade do sinal de saída.O sinal de entrada pode ter amplitudes maiores que 5 V e o resistor sem valor depende justamente deste sinal.
| Clique na imagem para ampliar |
