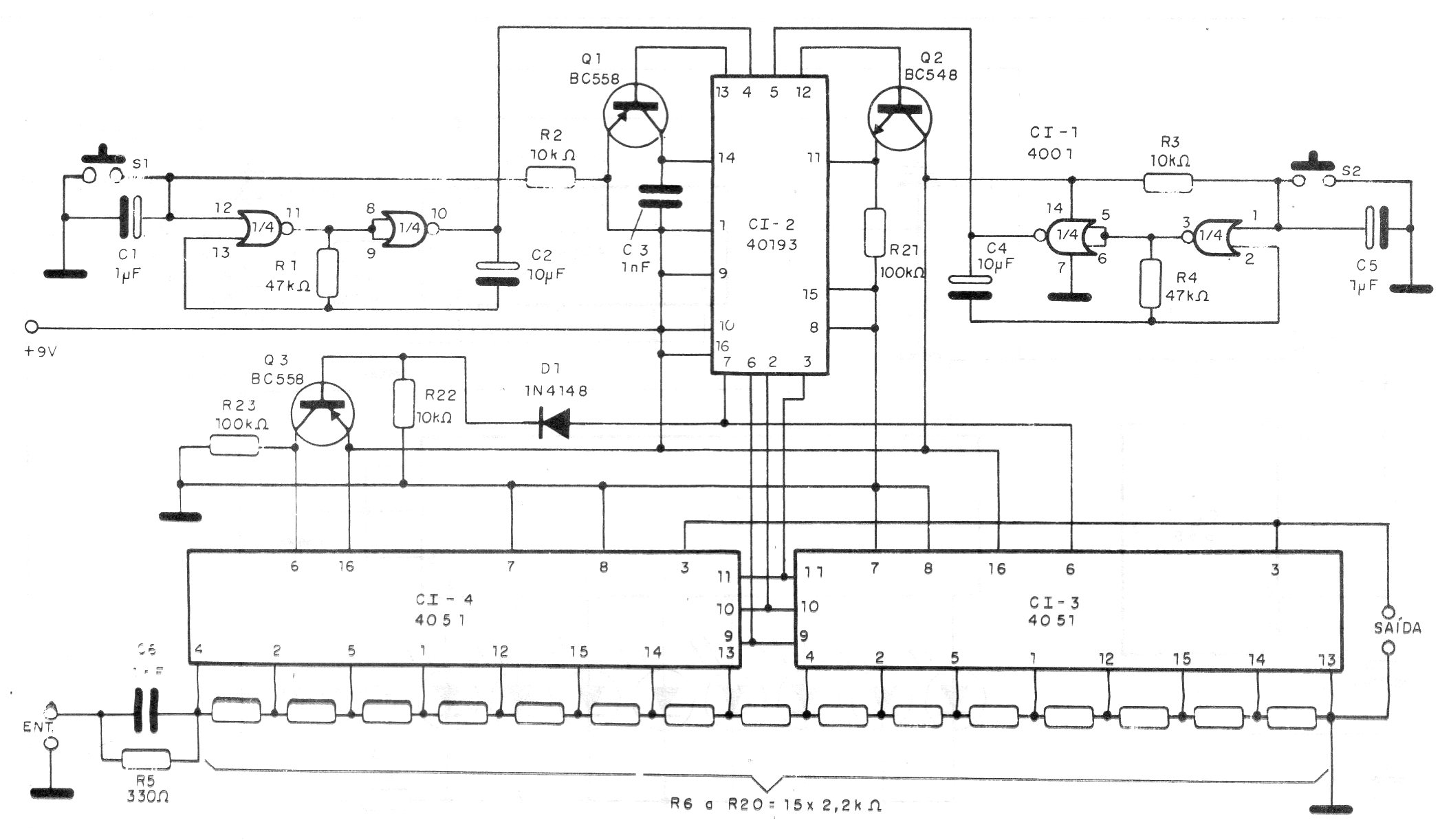

Este circuito é de uma documentação de 1992. Como se trata de circuito de áudio as conexões de sinal devem ser curtas ou blindadas. A seleção do volume é feita pelo toque nos interruptores de pressão e a mudança controlada pelos circuitos lógicos. O circuito é CMOS podendo ser alimentado por tensões entre 6 e 12 V sendo 9 V a tensão sugerida.
| Clique na imagem para ampliar |
