O circuito apresentado na figura 1 é muito utilizado em fontes de alimentação. Com ele é possível obter uma tensão contínua que tenha o triplo do valor de pico da tensão senoidal de entrada. Os capacitores e diodos devem ser capazes de suportar a tensão de pico de entrada. A corrente e o ripple dependem dos valores dos capacitores utilizados. Com uma entrada de 155 V de pico (110 Vrms) temos uma saída de 464 V.

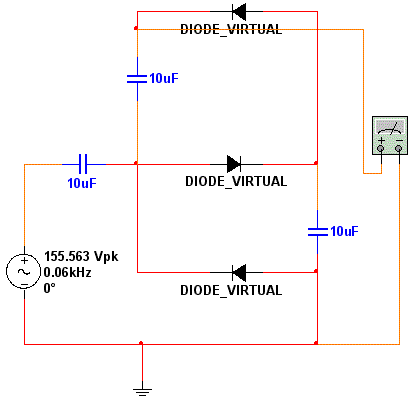

Figura 1 - Diagrama do triplicador de tensão.
Na simulação feita no Multisim, ligamos na saída do circuito um voltímetro, obtendo uma tensão de 464,896 V a partir de uma entrada de 155,563 V. A indicação do multímetro virtual é dada na figura 2.
Figura 2 – Tensão de saída indicada pelo multímetro virtual.
Simulação e netlist estão disponíveis para download (clique aqui).
