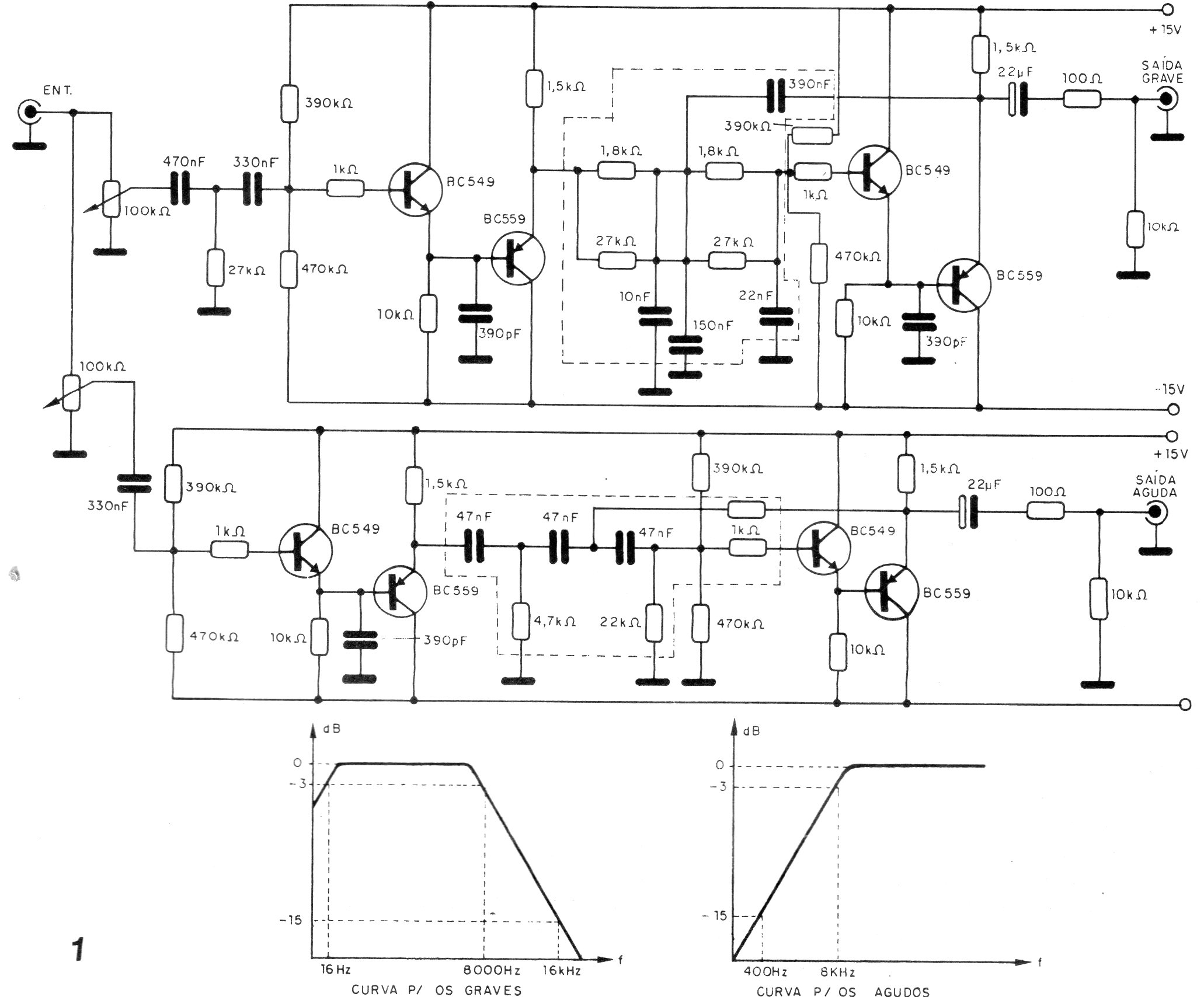

Este circuito foi encontrado numa documentação de 1992 consistindo num filtro ativo de dois canais para amplificadores de áudio. O circuito é crítico e as curvas são mostradas na mesma figura. A fonte de alimentação é dada em CIR9713. O circuito exige cuidados de layout e blindagem de cabos de sinais.
| Clique na imagem para ampliar |
