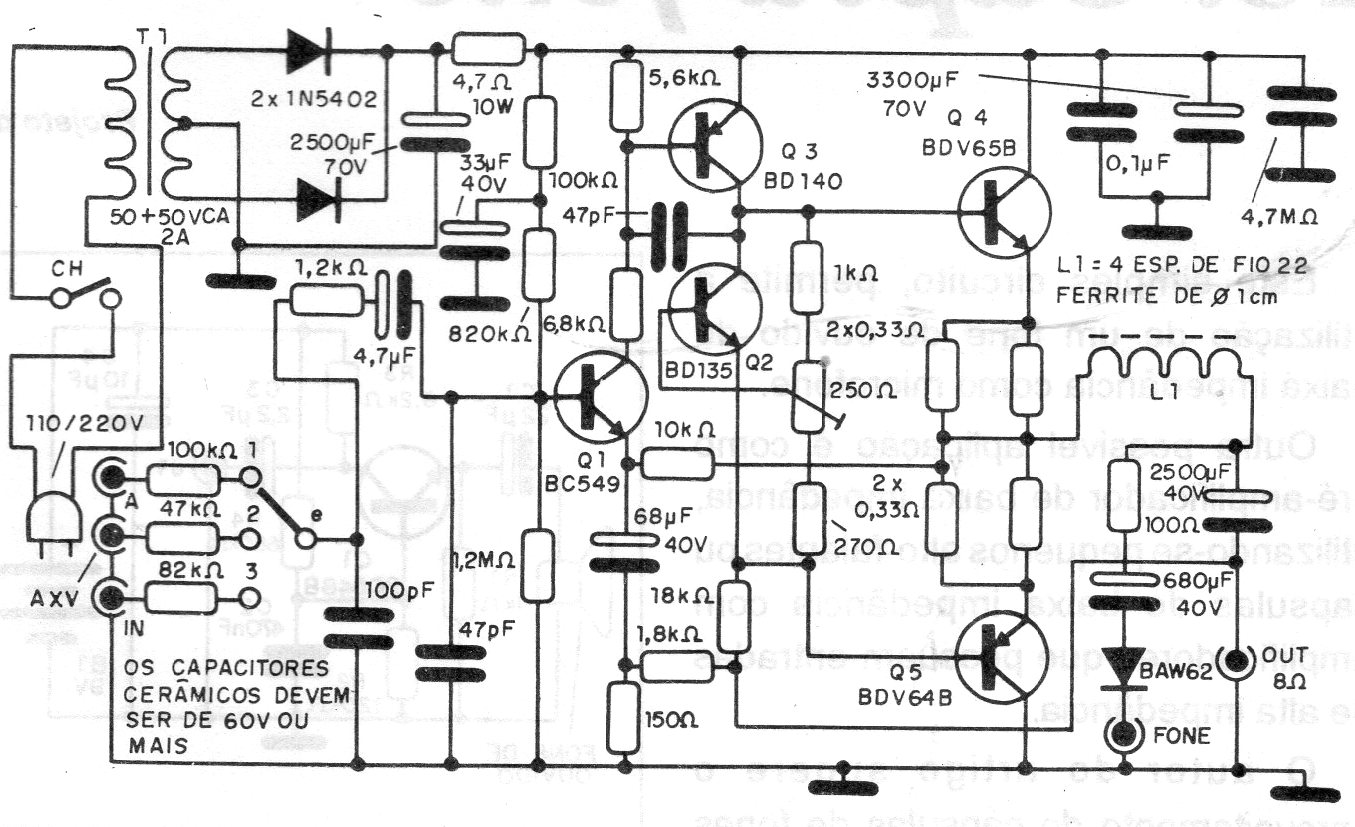

Este circuito fornece 70 W a carga de 8 ohms e 100 W a carga de 4 ohms. Encontramos este amplificador numa documentação de 1992. O máximo cuidado deve ser tomado com o projeto da placa que deve ter trilhas largas para as linhas de alta corrente. Os transistores de saída devem ser dotados de excelentes dissipadores de calor.
| Clique na imagem para ampliar |
