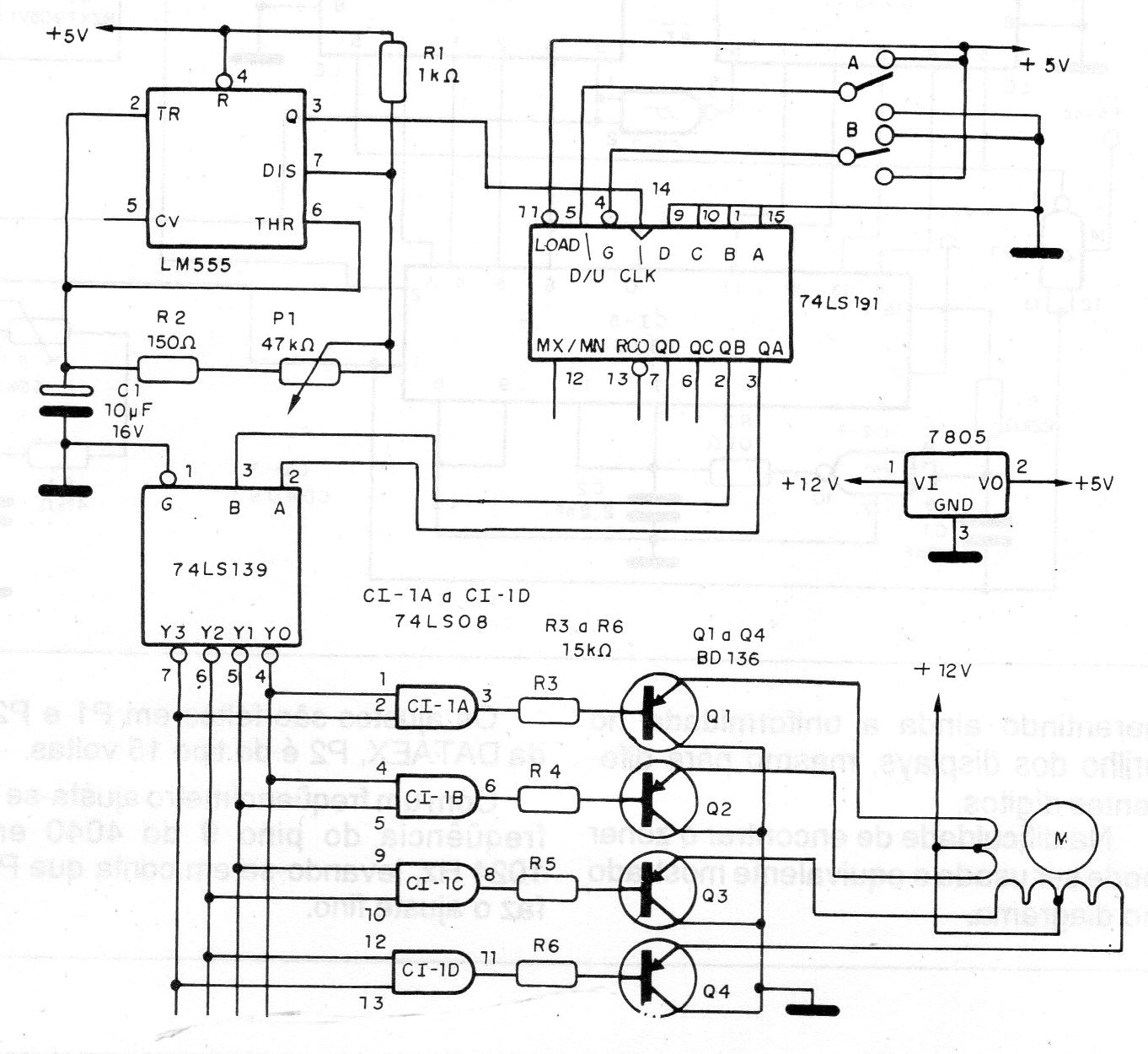

Este circuito tanto pode ter uma aplicação prática como servir com finalidades didáticas. Ele foi encontrado numa publicação de 1993 e utiliza transistores e circuitos integrados TTL comuns. O 555 determina a rotação e os transistores devem ser dotados de dissipadores de calor. Motores até 500 mA podem ser controlados, sendo para o motor a alimentação separada de 12 V.
