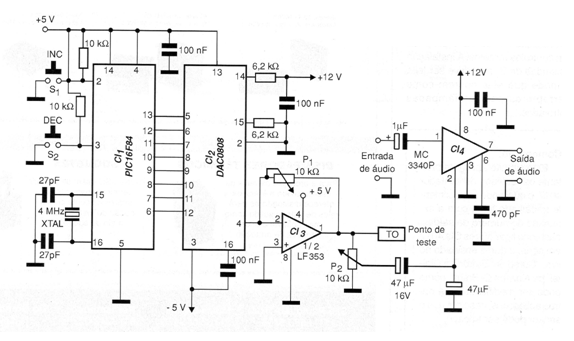

Este circuito consiste numa excelente aplicação para o PIC em áudio, mas o leitor que se propuser a fazer sua montagem deve estar apto a escrever o programa que controla o nível dos sinais de áudio. O circuito se baseia num amplificador operacional que tem seu ganho controlado externamente a partir de uma tensão gerada por um conversor D/A. Os sinais digitais deste circuito são gerados pelo PIC segundo programação dada pelas chaves S1 e S2 usadas para aumentar e diminuir o volume. O mesmo circuito pode ser usado para outros sistemas de controle, utilizando-se a tensão de saída de CI-3. Pode-se, por exemplo, facilmente converter este circuito num dimmer digital, num controle de velocidade de motor digital e em outros tipos de aplicações semelhantes. P1 ajusta a escala devendo estar em 5187 ohms e P2 é o controle de amplitude. O circuito é de uma documentação de 2008.
