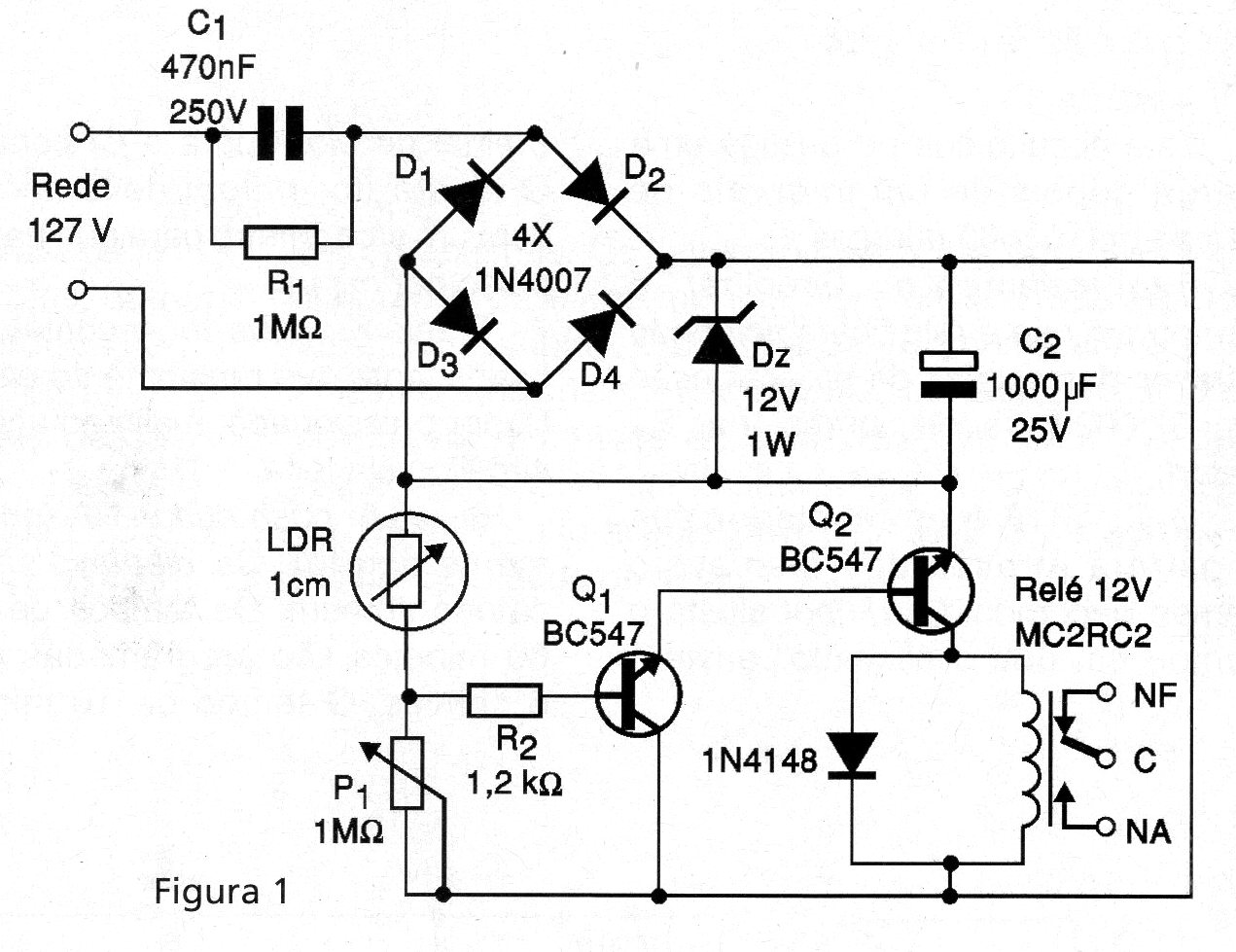

Este circuito, de uma documentação de 2002, se caracteriza pela simplificada, usando uma fonte sem transformador. O capacitor C1 deve ser de poliéster e para a rede de 220 V reduzido para 220 nF. O circuito dispara quando a luz que incide sobre o LDR é cortada. O ajuste do ponto de disparo é feito em P1.
| Clique na imagem para ampliar |
