O circuito apresentado é recomendado para a alimentação de amplificadores operacionais, pois gera uma tensão de V/2 a partir de uma tensão V de entrada. A referência é dada pelos resistores na entrada do operacional, e para se obter uma boa capacidade de corrente, transistores são utilizados na saída. A tensão de entrada pode variar entre 6 e 18 V dependendo do amplificador operacional utilizado. Na figura 1 temos o circuito completo do divisor, utilizando um amplificador operacional 741.

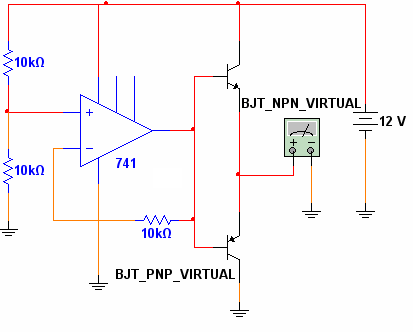

Figura 1 – Divisor de tensão por 2.
Na figura 2 temos a indicação do multímetro ligado na saída do circuito. Não obtemos 6 V exatos nesta simulação devido à queda de 0,6 V na junção do transistor,e também ao processo de simulação. Para uma divisão precisa pode-se colocar entre os resistores de 10 k ohms um trimpot de 4k7 com o cursor ligado ao pino (+) e com isso ajuste fino da tensão de saída torna-se possível.
Figura 2 – Indicação do voltímetro ligado na saída do circuito.
Simulação e netlist estão disponíveis neste link para utilização em outros projetos.
