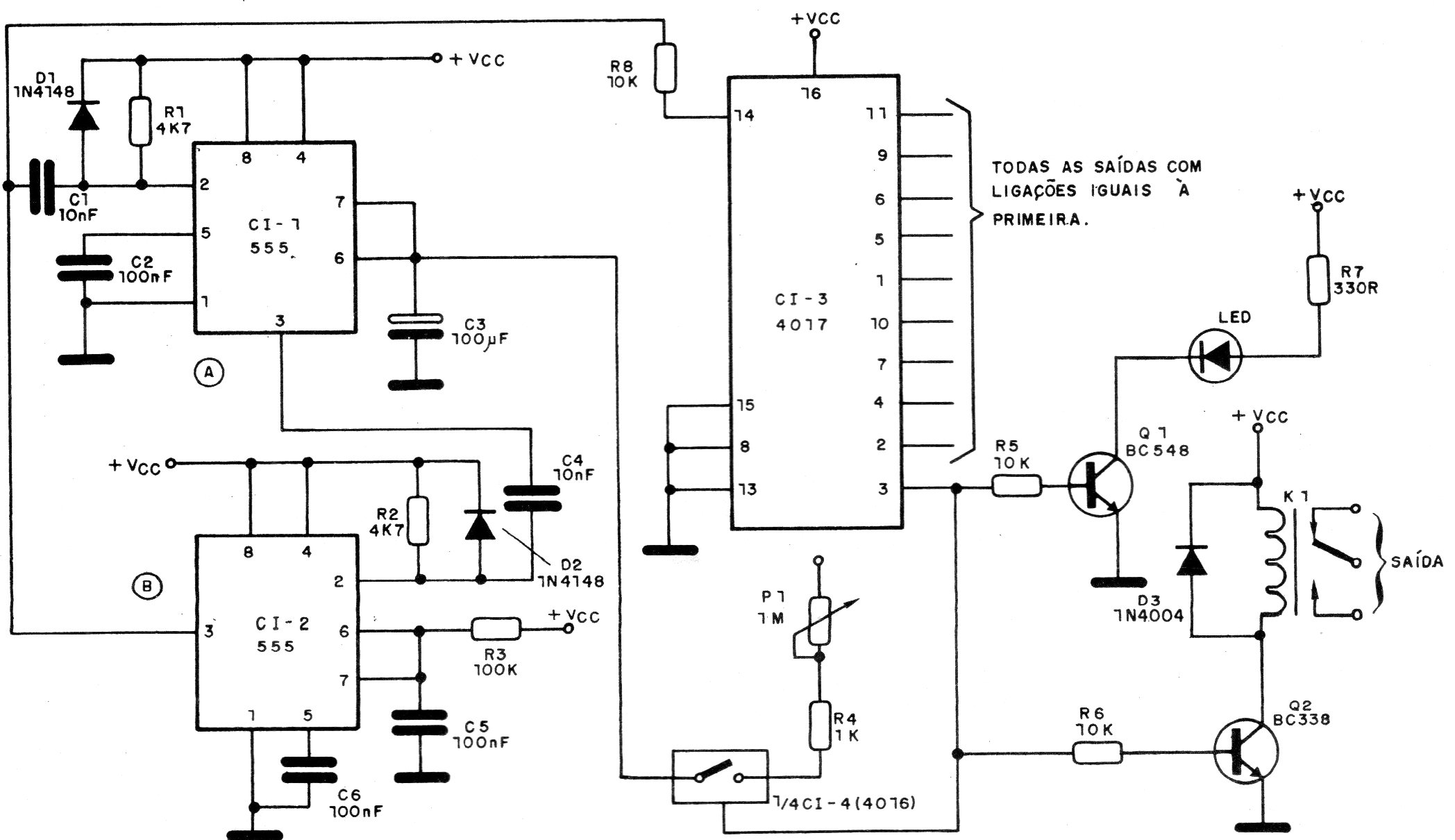

Este circuito encontrado numa documentação de 1988, consiste num timer ou controlador sequencial temporizado. O circuito foi utilizado originalmente num sistema simples de automação industrial. No final do processo, que pode ter seu tempo escolhido pelas saídas do 4017, um relé é acionado, O circuito tem uma temporização dupla, conforme pode ser observado e sua alimentação depende da tensão do relé utilizado.
| Clique na imagem para ampliar |
