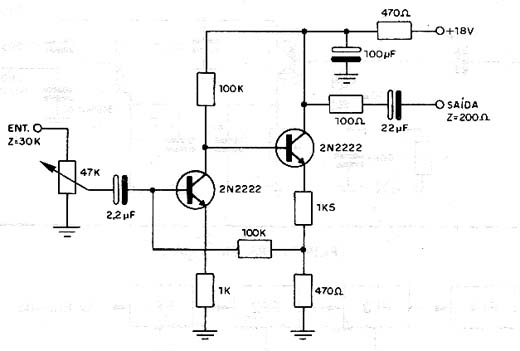

A etapa amplificadora de áudio mostrada tem um ganho de 10 dB. A impedância de entrada é de 30 k ? e a impedância de saída de 200?. O circuito pode ser usado como um excelente pré-amplificador de áudio para microfones de baixa impedância ou outras fontes de sinal. Transistores equivalentes aos recomendados podem ser usados. A alimentação deve vir de fonte com excelente filtragem.
Amplificador de Áudio de 10 dB
