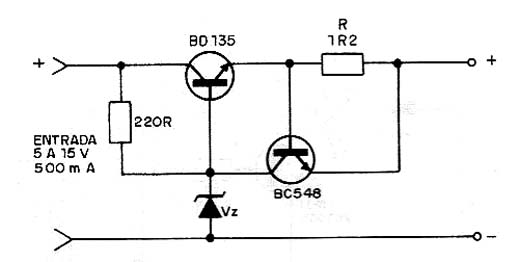

Este circuito corta a corrente na carga quando a corrente tende a superar os 500 mA. Este valor pode ser reprogramado em R. A corrente é dada por I = R/0,7. Para o BD135 a corrente máxima é 500 mA, e a tensão de entrada pode ficar entre 5 e 15 V. O diodo zener determina a tensão de saída. A tensão de entrada deve ser pelo menos 2 V maior que a tensão desejada na saída. O transistor BD135 deve ser montado em radiador de calor.
![Regulador de Tensão Protegido Regulador de Tensão Protegido](/images/stories/banco/cir0073_01.jpg)
Regulador de Tensão Protegido
